Description

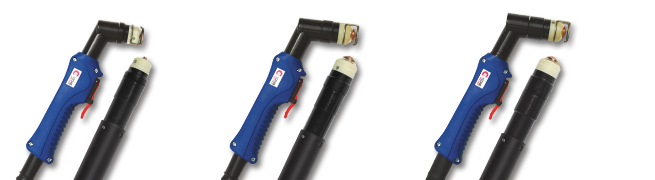

ABIPLAS® CUT 70/70 MT; 110/110 MT; 150/150 MT; 200 W/200 W MT; 200 W/200 W MT
Gorionici ABIPLAS® CUT serije mogu da se koriste za plazma rezanje sa komprimovanim vazduhom kao gasom za plazmu i hlađenje u svim standardnim pozicijama rezanja.
Tehničke karakteristike prema (EN 60 974-7):
| Vazdušno hlađenje | Vodeno hlađenje | |||||
 |
 |
|||||
| Model: | ABIPLAS® CUT 70/70 MT | ABIPLAS® CUT 110/110 MT | ABIPLAS® CUT 150/150 MT | Model: | ABIPLAS® CUT 200 W/200 W MT
Standardni rezervni delovi |

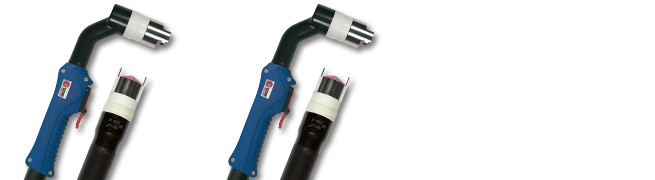

ABIPLAS® CUT 200 W/200 W MT
Specijalni rezervni delovi |
| Početna struja: | 15-22A (maks. 25 A) | 15-25A (maks. 27 A) | 15-27A (maks. 29 A) | Početna struja: | 15-27A (maks. 29 A) | 15-27A (maks. 29 A) |
| Intermitenca: | 70 A (na 60% DC)
50 A (na 100% DC) |
110 A (na 60% DC)
90 A (na 100% DC) |
150 A (na 60% DC)
120 A (na 100% DC) |
Intermitenca: | 200 A (na 100% DC) | 160 A (na 100% DC) |
| Tip gasa: | Komprimovan vazduh | Komprimovan vazduh | Komprimovan vazduh | Tip gasa: | Komprimovan vazduh | Komprimovan vazduh |
| Protok gasa: | oko 155 l/min | oko 155 l/min | oko 155 l/min | Radni pritisak: | 3,5 – 4,5 bar | 3,5 bar |
| Radni pritisak: | 5 – 5,5 bar | 5 – 5,5 bar | 5 – 5,5 bar | |||
| Protok vazduha na osnovu dizne: | 1,1 mm | 1,4 mm | 1,8 mm | Protok vazduha na osnovu dizne: | 1,8 mm | 1,8 mm |
| – Plazma vazduh: | oko 22 l/min | oko 30 l/min | oko 39 l/min | – Plazma vazduh: | oko 39 l/min | oko 21 l/min |
| – Vazduh za soft start: | ≥ 12 l/min | ≥ 15 l/min | ≥ 15 l/min | – Vazduh za soft start: | ≥ 15 l/min | ≥ 15 l/min |
| Trajanje postprotoka: | ≥ 60s | ≥ 60s | ≥ 60s | Trajanje postprotoka: | ≥ 20s | ≥ 20s |
| Tip paljenja: | HF | HF | HF | Tip paljenja: | HF | HF |
| Napajanje vazduhom: | Komprimovan vazduh za plazmu i hlađenje | Komprimovan vazduh za plazmu i hlađenje | Komprimovan vazduh za plazmu i hlađenje | Napajanje vazduhom: | Komprimovan vazduh za plazmu | Komprimovan vazduh za plazmu |
| Napon paljenja: | 7 kV | 7 kV | 7 kV | Napon paljenja: | 7 kV | 7 kV |
| Debljina rezanja: | maks. 25 mm na 70 A u zavisnosti od materijala i izvora | maks. 40 mm na 110 A u zavisnosti od materijala i izvora | maks. 55 mm na 150 A u zavisnosti od materijala i izvora | Debljina rezanja: | maks. 70 mm na 200 A u zavisnosti od materijala i izvora | maks. 60 mm na 160 A u zavisnosti od materijala i izvora |

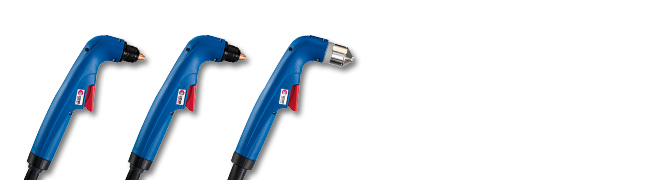

ABICUT 25K / 45 / 75/75HF
Vazdušno hlađeni gorionici za plazma rezanje ABICUT su pogodni za plazma rezanje u opsegu od 20 do 75A u svim pozicijama rezanja.
Tehničke karakteristike prema (EN 60 974-7):
| Vazdušno hlađenje | |||
 |
|||
| ABICUT 25 K | ABICUT 45 | ABICUT 75/75 HF | |
| Početna struja: | 10-15A (maks. 18 A) | 10-15A (maks. 18 A) | 15-22A (maks. 25 A) |
| Intermitenca: | 20 A (na 35% DC) | 40 A (na 60% DC) | 75 A (na 60% DC) |
| Tip gasa: | Komprimovan vazduh | Komprimovan vazduh | Komprimovan vazduh |
| Protok gasa: | oko 29 l/min | oko 29 l/min | oko 29 l/min |
| Radni pritisak: | 2 bar | 5 bar | 5 – 5,5 bar |
| Protok vazduha na osnovu dizne: | 0,65 mm | 0,8 mm | 1,2 mm |
| – Plazma vazduh: | oko 8,5 l/min | oko 15,5 l/min | oko 25 l/min |
| – Vazduh za soft start: | – | – | ≥ 12 l/min |
| Trajanje postprotoka: | ≥ 60s | ≥ 60s | ≥ 60s |
| Tip paljenja: | Kontakt | Kontakt | Kontakt / HF |
| Napajanje vazduhom: | Komprimovan vazduh za plazmu i hlađenje | Komprimovan vazduh za plazmu i hlađenje | Komprimovan vazduh za plazmu i hlađenje |
| Napon paljenja: | – | – | 7 kV (HF) |
| Debljina rezanja: | maks. 6 mm na 20 A u zavisnosti od materijala i izvora | maks. 10 mm na 40 A u zavisnosti od materijala i izvora | maks. 20 mm na 75 A u zavisnosti od materijala i izvora |
