BM 34-S / 42-SP / 42-SA / 48-S / 60-S / 76-S / 100-E / 125-E / 150-E / 200-E

Description

Visoko kvalitetne, kompaktne i veoma izdržljive mašine
Numerička kontrola podešavanja ugla savijanja
STANDARD kontrola: uneti ugao i korekcioni faktor (BM 34-S, 42-SP, 42-SA, 60-S, 76-S)
EXPERT kontrola: podržava zadavanje više procesa i čuvanje programa (BM 100-E, 125-E, 150-E, 200-E)
Veliki momenti zahvaljujući jakom motoru sa invertorom i redukcionim zupčanicima
Pametni sistem za alat omogućava savijanje u levu i desnu stranu sa istim alatom – PATENTIRANO!
Jednostavno skidanje savijenih cevi uz pomoć opruge – PATENTIRANO!
Jeftini potrošni materijal
Dve brzine savijanja
Ručno stezanje cevi pomoću poluge
Brojač obezbeđuje jednostavno praćenje produktivnosti
Opciono dostupan mobilni kontrolni panel
Čiste mašine sa niskim nivoom buke i niskom radnom temperaturom

* Mašin – elektro d.o.o. nastoji da bude što precizniji u opisu svih proizvoda, ali ne možemo da garantujemo da su svi opisi kompletni i bez grešaka.

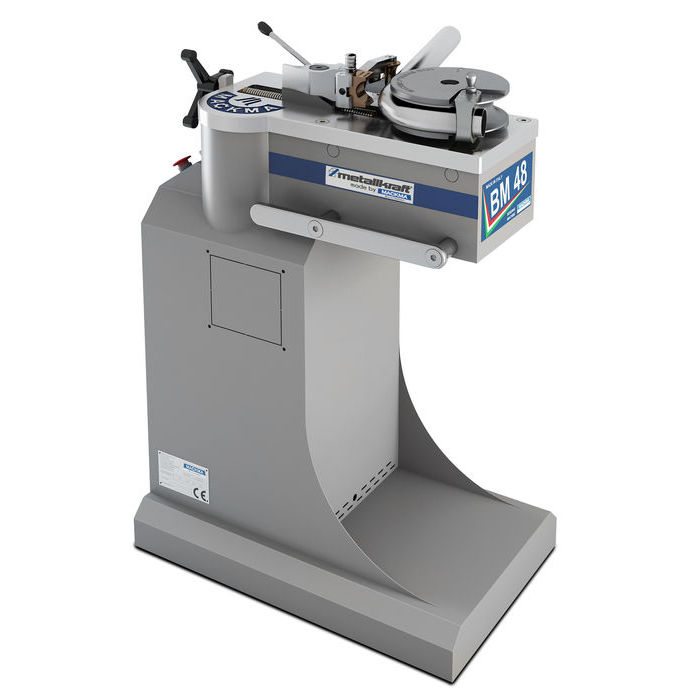

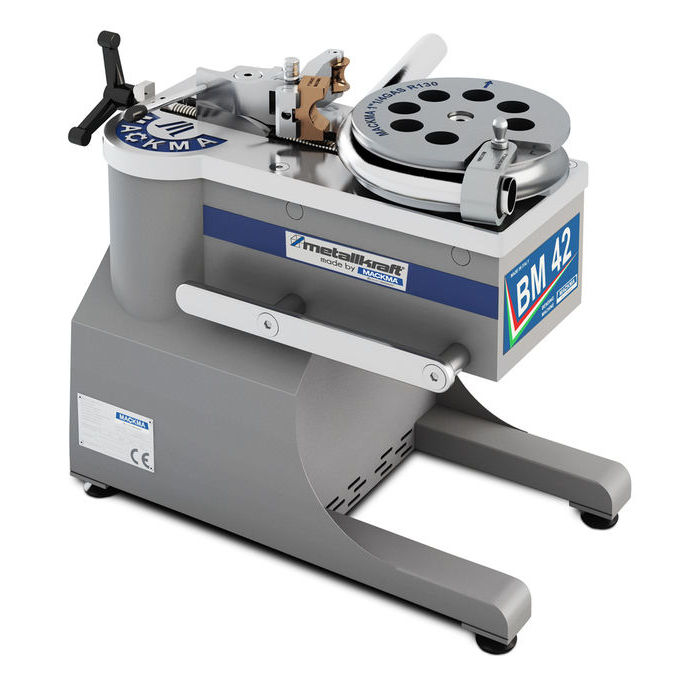

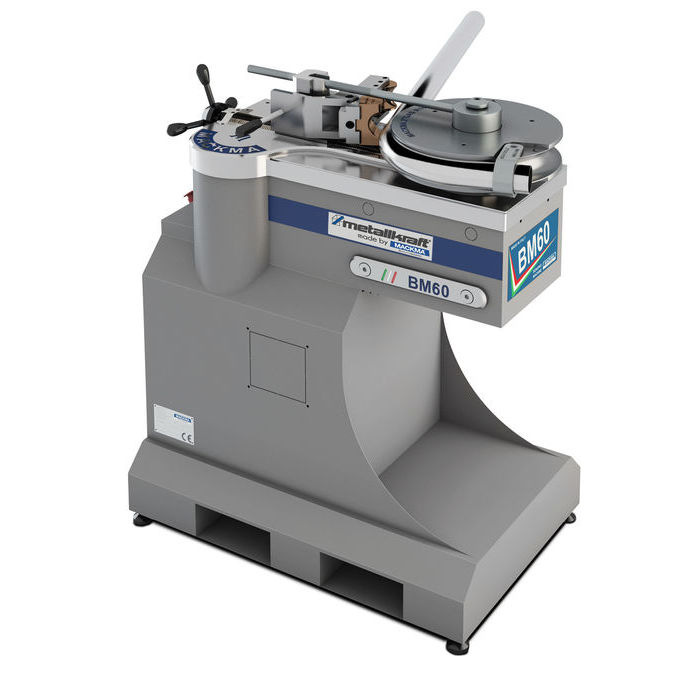

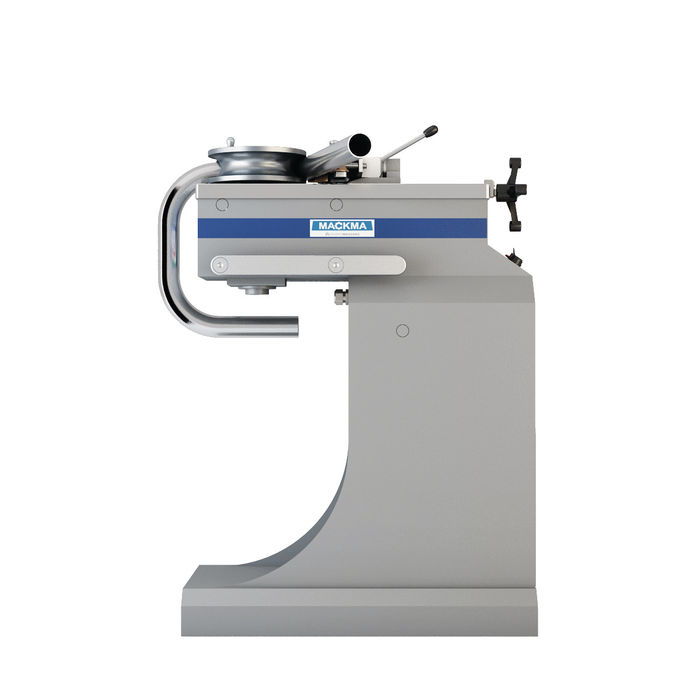

Model	BM 34-S	BM 42-SP	BM 42-SA	BM 48-S	BM 60-S
Šifra	3960032	3960042	3960043	3960048	3960060

Tehničke karakteristike

Ø x debljina zida (420 N/mm²)	33,4 x 3,4 mm	42 x 3 mm	42 x 3 mm	48 x 3,5 mm	60 x 4 mm
Ø x debljina zida (350 N/mm²)	38 x 2 mm	48 x 1,5 mm	48 x 1,5 mm	48 x 4 mm	64 x 5 mm
Ø x debljina zida (650 N/mm²)	33,4 x 1,5 mm	42 x 1,5 mm	42 x 1,5 mm	48 x 2 mm	64 x 3 mm
Ø punog materijala	22	30	30	34	42
Maksimalni radijus savijanja	170	260	260	260	380
Maksimalni ugao savijanja	180°
Radna brzina	2 i 3 ob/min				1 i 2 ob/min
Moment	914 Nm	1800 Nm	1800 Nm	2400 Nm	8000 Nm
Tip	Portabl		Stacionarne
Snaga motora	0,55 kW / 400V / 50Hz	0,75 kW / 400V / 50Hz	0,75 kW / 400V / 50Hz	1,1 kW / 400V / 50Hz	1,5 kW / 400V / 50Hz
Dimenzije ( D x Š x V )	478 x 268 x 310 mm	655 x 347 x 550 mm	700 x 440 x 970 mm	700 x 440 x 970 mm	1000 x 680 x 1100 mm
Težina	33 kg	90 kg	110 kg	110 kg	210 kg

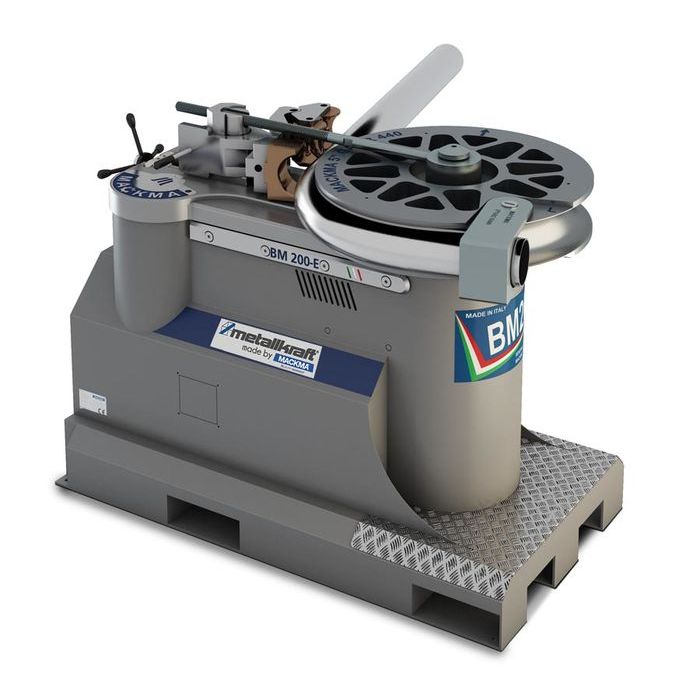

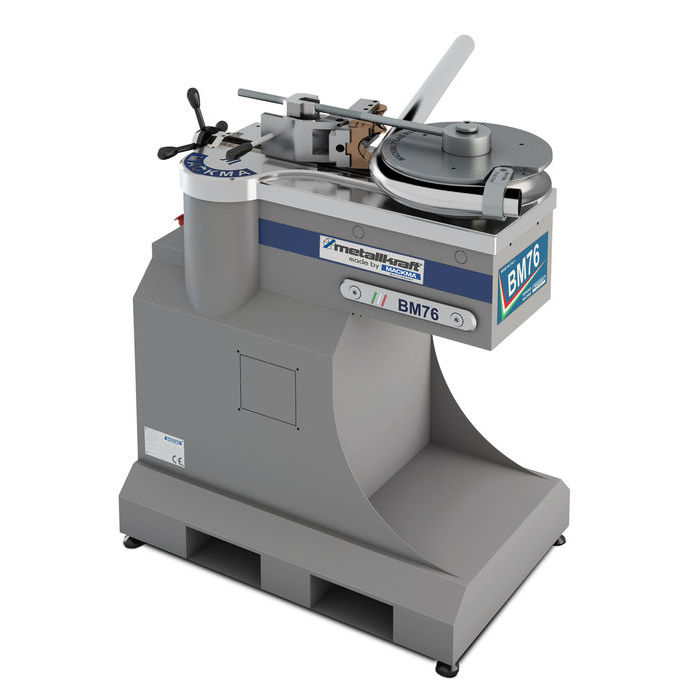

Model	BM 76-S	BM 100-E	BM 125-E	BM 150-E	BM 200-E
Šifra	3960076	3961100	3961125	3961150	3961200

Tehničke karakteristike

Ø x debljina zida (420 N/mm²)	76 x 3 mm	101,6 x 5,74 mm	114,3 x 8,56 mm	141,3 x 9,52 mm	168,3 x 10,97 mm
Ø x debljina zida (350 N/mm²)	70 x 5 mm	114,3 x 4,78 mm	141,3 x 6,55 mm	168 x 7,11 mm	219,1 x 6,35 mm
Ø x debljina zida (650 N/mm²)	70 x 4 mm	88,9 x 4,78 mm	114,3 x 4,78 mm	141,3 x 6,55 mm	168,3 x 7,11 mm
Ø punog materijala	46				100
Maksimalni radijus savijanja	380	600	700	850	1100
Maksimalni ugao savijanja	180°
Radna brzina	1 i 2 ob/min		0,98 ob/min	1 ob/min	0,8 ob/min
Moment	10000 Nm	22000 Nm	37000 Nm	70000 Nm	115000 Nm
Tip	Stacionarne
Snaga motora	1,8 kW / 400V / 50Hz	3 kW / 400V / 50Hz	4 kW / 400V / 50Hz	7,5 kW / 400V / 50Hz	11 kW / 400V / 50Hz
Dimenzije ( D x Š x V )	1000 x 680 x 1100 mm	800 x 1100 x 1300 mm	800 x 1200 x 1400 mm	1000 x 1200 x 1600 mm	1850 x 1200 x 1350 mm
Težina	306 kg	900 kg	1200 kg	1500 kg	2200 kg
