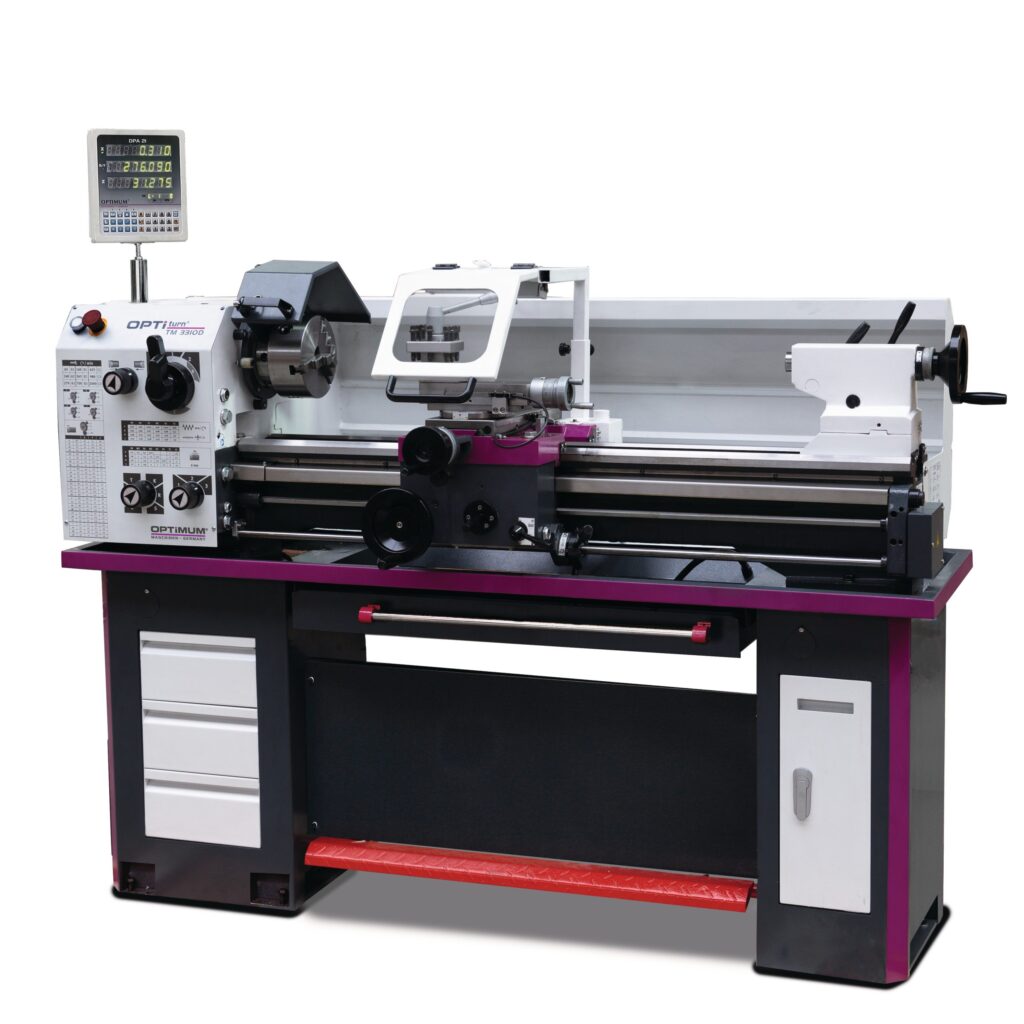

Strug TM 3310 / 3310D

Stabilni strugovi jednostavni za rukovanje. TM 3310D sa digitalnim displejom DPA 31

Kategorije: Strugovi, Strugovi

Tagovi: Strug, Strugovi, Univerzalni strug

Description

Robusna konstrukcija od livenog čelika

Poboljšane i brušene klizne površine
Garantovana preciznost obrtanja vretena od 0.015 mm
DC 24 V električni sistem
Zupčasti prenosni sistem u uljnom kupatilu
Ručke sa skalom za fini posmak 0.04 / 0.02 mm
Ručke razdvojene i testirane prema EN 23125
Right/left rotation switchable on the carriage
Dvokanalni prekidač za levi i desni smer obrtanja testiran prema EN 23125
Poluga za izbor podužnog i poprečnog posmaka
Prekidač za računanje radnog veka testiran prema EN ISO 13849
Postolje mašine od čelične konstrukcije
Zaštita motora
Četvorostruki nosač alata
Sigurnosni-stop taster
Stezna glava sa tri pakne u obimu isporuke

Informacije o priboru potražite ovde

* Mašin – elektro d.o.o. nastoji da bude što precizniji u opisu svih proizvoda, ali ne možemo da garantujemo da su svi opisi kompletni i bez grešaka.

Tehničke karakteristike

Model	TM 3310 / 3310D
Šifra	3403020 / 3403025
/
Tehničke karakteristike
Motor	1,5 kW 400 V ~50 Hz
Visina do ose	165 mm
Radna dužina	1000 mm
Radni prečnik (max)	330 mm
Broj obrtaja	65 – 2000 o/min
Broj brzina	9
Prihvat osovine	MT 5
Otvor osovine	Ø38 mm
Širina postolja	216 mm
Uzdužno kretanje nosača	90 mm
Poprečno kretanje nosača	168 mm
Prihvat na konjicu	MT 3
Hod prihvata na konjicu	100 mm
Uzdužno kretanje	0,02 / 0,4 mm/ob
Poprečno kretanje	0,01 / 0,2 mm/ob
Navoj – metrički	0,4 – 10 mm/ob
Navoj – colovni	56 – 4 navoja / 1“
Prihvat noža	16 mm
Dimenzije (D x Š x V)	1760 x 745 x 1320 mm
Težina	469 kg

Obim isporuke

Nepokretna lineta Ø19-70mm
Pokretna lineta Ø16-50mm
LED lampa
Reducir MT5 – MT3
Dva šiljka MT3
Postolje mašiine
Štitnik stezne glave
Štitnik na nosaču noža
Nosač alata
Pribor za montažu
Komplet zupčastih parova
