Description
Automatizovane dvostubne horizontalne testere sa mogućnošću sečenja metala pod uglom od -60° do +60º i transportnim stolom od 2m
- Dvostubna horizontalna testera za testerisanje punih šipki i profila
- Mitsubishi FX 5 sistem upravljanja sa jednostavnim rukovanjem preko 7″ ekrana osetljivog na dodir

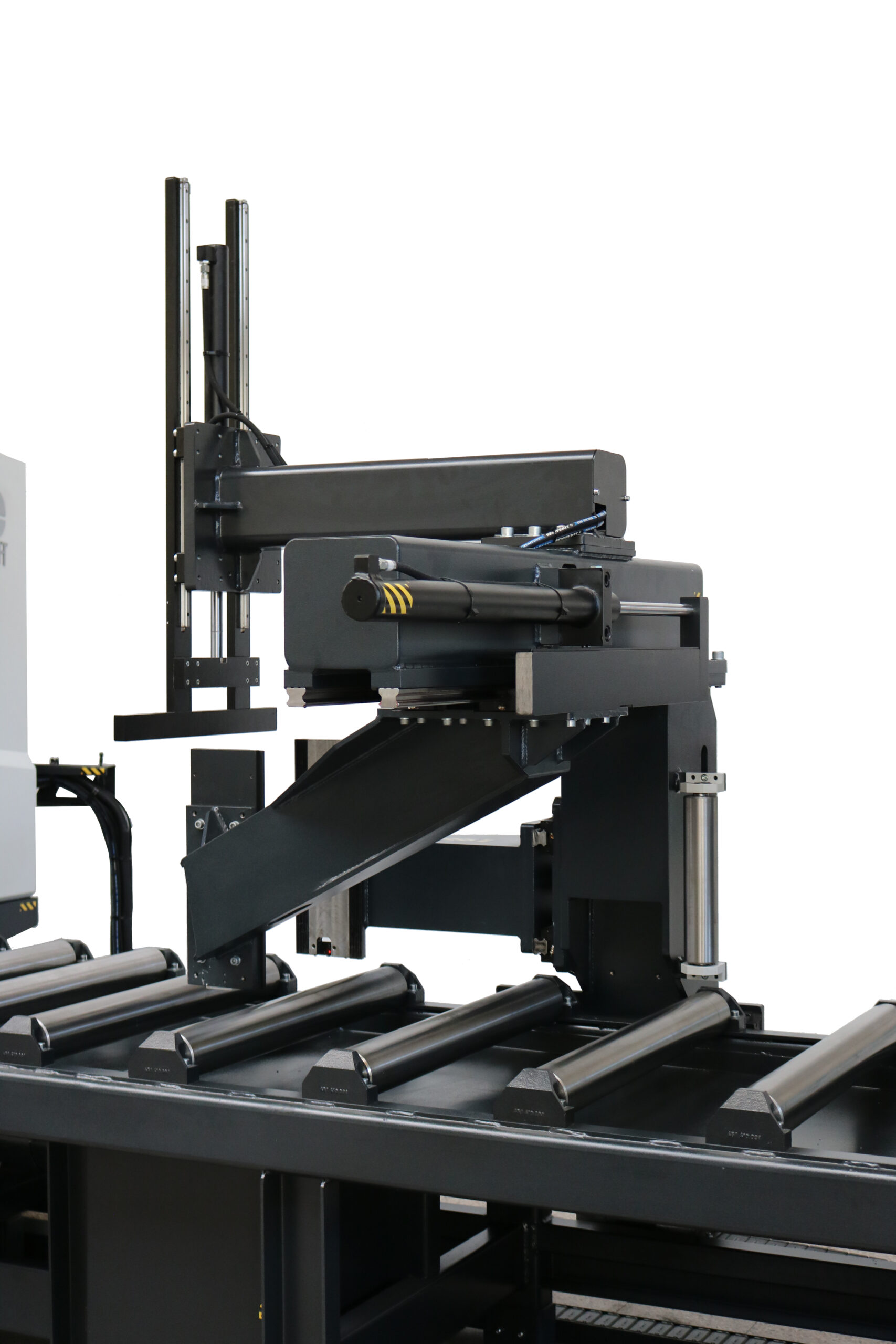

- Standardno se isporučuje sa transporterom materijala od 2000 mm
- Frekventna kontrolisa pomeranje preko vretena sa kuglicama
- Kretanje sečenja preko hidrauličnog cilindra
- BRP (kontrola pomeranja sečenja) -> ako se prekorači podešeno ograničenje ampera, ram se zaustavlja dok list testere nastavlja sa radom kako bi se strugotina izbacila iz kanala za sečenje. Kada se dostigne normalno opterećenje, proces sečenja se nastavlja
- Automatsko pozicioniranje nakon unosa željenog ugla

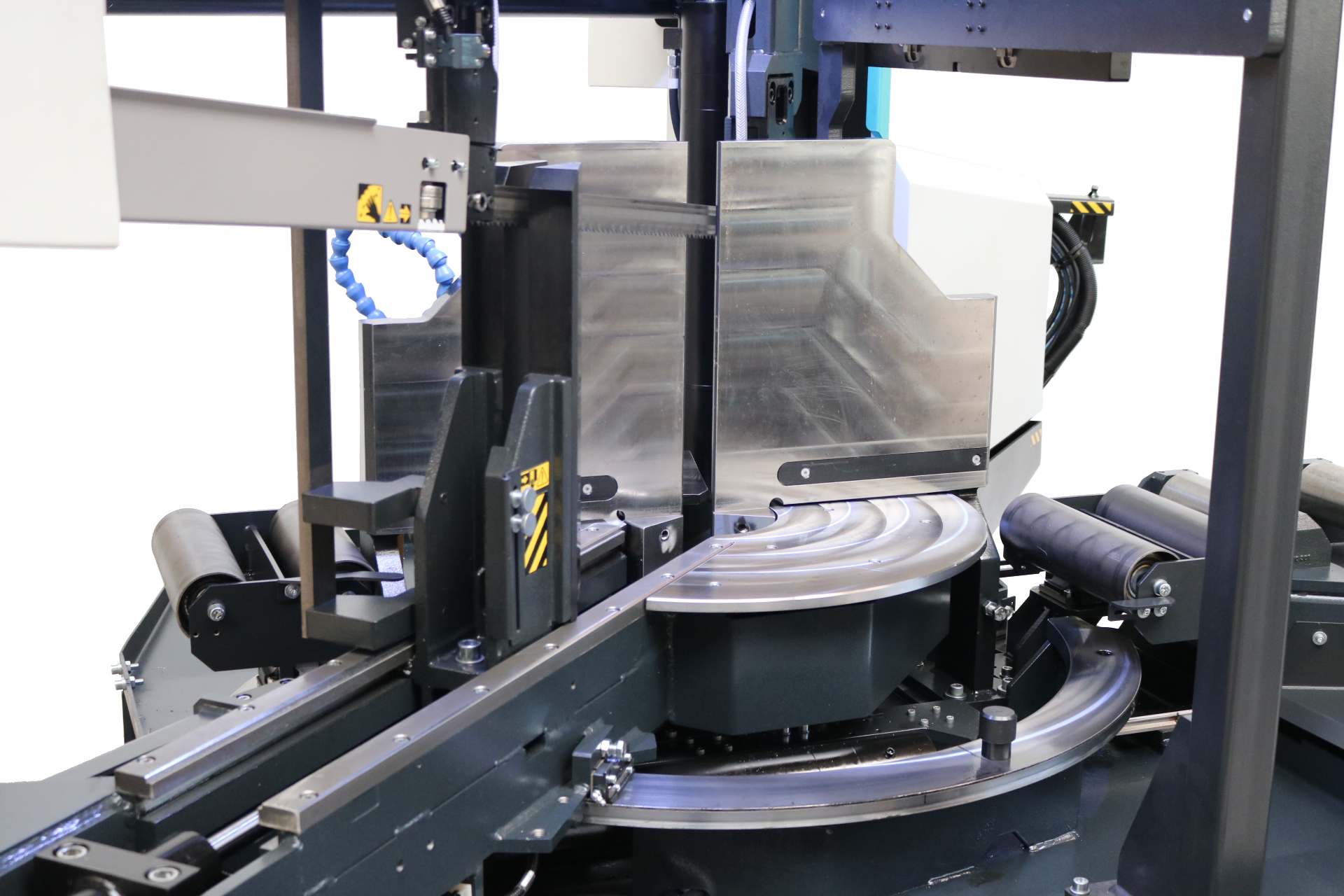

- Hidraulično stezanje obrtnog stola omogućava precizno ugaono sečenje
- Robusno telo mašine i najmanja moguća rastojanja između lista testere, vođice mašine i radnog predmeta minimiziraju vibracije za maksimalne performanse sečenja
- Bezstepeno promenljiva brzina sečenja od 15 – 150 m/min
- Pogon lista testere preko konusnog menjača, asinhronog motora i frekventnog pretvarača
- Za ravne rezove, materijal se steže ispred i iza reza pomoću dvodelnog stezača
- Podešavanje pritiska hidraulične stegepreko kontrolnog ventila sa manometrom
- Nagib lista testere 7° i hidraulično zatezanje lista testere produžavaju vek trajanja lista testere
- Prednja vođica trake se automatski pomera paralelno sa pokretnim čeljustima stege
- Četka za čišćenje strugotine standardno ima pogon preko točka trake
- Hlađenje emulzijom sa raspodelom tečnosti u vođice lista testere, direktno u kanal za sečenje
- Zaštitna svetlosna barijera od LEUZE ispred mašine i transportera materijala
- Opciono dostupan snažniji motor
- Vođice lista testere sa integrisanim sistemom hlađenja

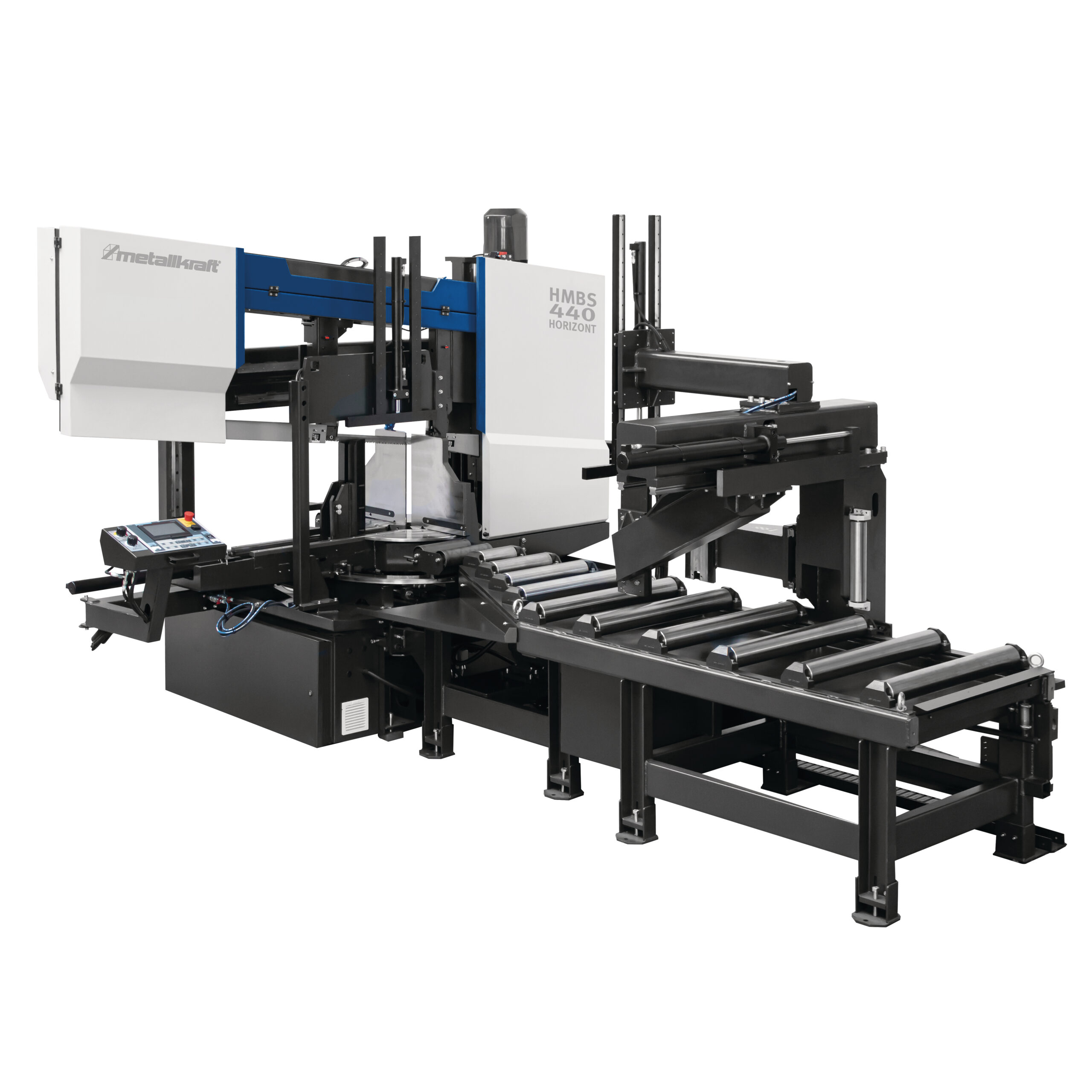

Model HMBS 440 CNC X DG 2000 HORIZONTAL
- SIEMENS S7-1500 sistem upravljanja sa širokim spektrom funkcija i upravljanjem preko velikog 7″ ekrana osetljivog na dodir
- ARP (automatska kontrola pomaka sečenja) -> Automatsko pomeranje lista testere u zavisnosti od otpora materijala. Brzina pomaka se stalno prilagođava trenutnom opterećenju sečenja. ARP omogućava kraće radne procese i duži vek traka testere.
- Spuštanje rama preko kugličnog vertena i servo motora
| Model | HMBS 440 CNC DG 2000 HORIZONTAL |
| Šifra | 3692110 |
| Model | HMBS 440 CNC X DG 2000 HORIZONTAL |
| Šifra | 3692115 |
| / | |
| Tehničke karakteristike | |
| Motor | 4 kW / 3 x 400 V / 50 Hz |
| Broj stepeni brzine | kontinualno promenljiva |
| Brzine lista testere | 15-150 m/min |
| Kružni presek 0 ° | 440 mm |
| Kružni presek + 45 ° | 430 mm |
| Kružni presek + 60 ° | 290 mm |
| Kružni presek – 45 ° | 430 mm |
| Kružni presek – 60 ° | 290 mm |
| Sečenje snopa kružnog preseka | – |
| Pravougaoni presek 0 ° | 610 x 385 mm |
| Pravougaoni presek +45 ° | 430 x 385 mm |
| Pravougaoni presek + 60 ° | 290 x 385 mm |
| Pravougaoni presek -45 ° | 495 x 415 mm |
| Pravougaoni presek – 60 ° | 305 x 425 mm |
| Sečenje snopa pravougaonog preseka | 610 x 350 mm |
| Brzina posmaka materijala | 0,5 / 1 / 2,1 / 3,2 / 4,5 m/min |
| Maks. dužina posmaka u jednom prolazu | 2000 mm |
| Maks. zadata dužina posmaka | 9999 mm |
| Dimenzije trake | 6060 x 34 x 1,1 mm |

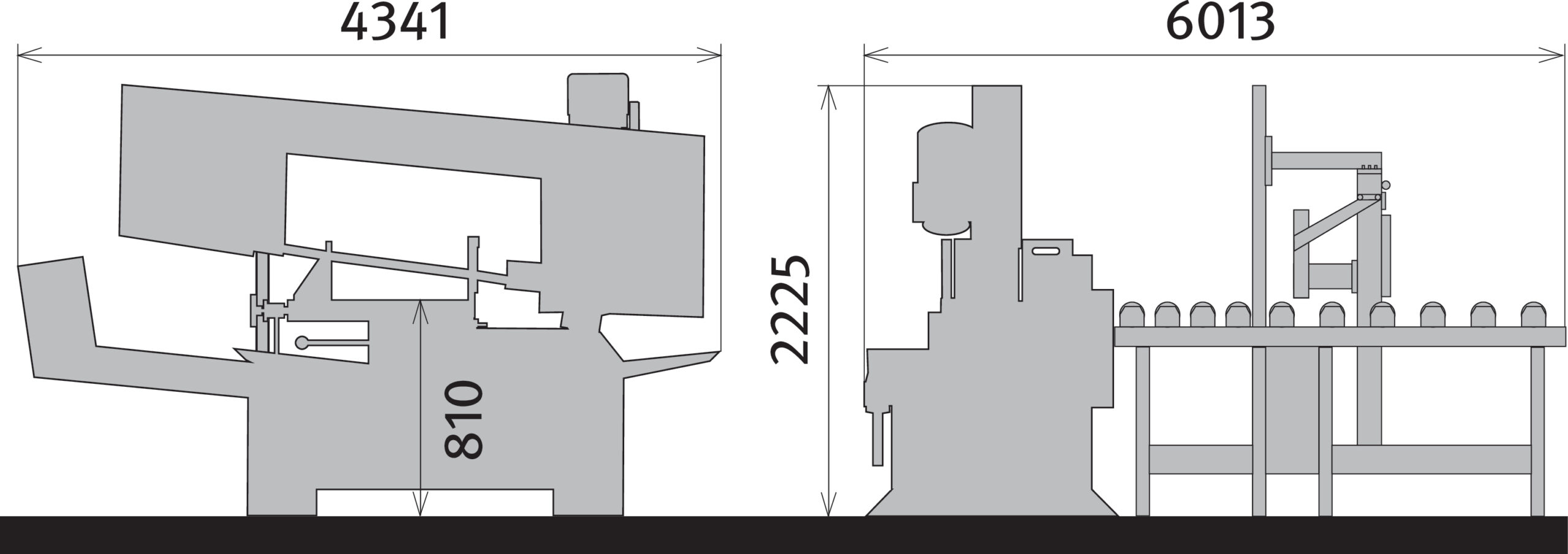

| Dimenzije ( D x Š x V ) | 4387 x 6013 x 2225 |
| Težina | 3750 kg |
